1.产品介绍
7英寸Linux触摸一体机RGL070-A01采用RK3568主板，分辨率为1024X600，支持LCD显示驱动接口，支持TF卡、以太网、USB3.0、RS485、RS232 COM端口、BT、WIFI等。
主要应用于工业自动化、医疗设备、智能家居、商用设备、楼宇、交通等领域。
2.Product characteristics 产品特点
1.铝合金框架，高端设计
2. Linux 操作系统，稳定可靠，具有高度可定制的开发平台
3.可实现电容式触摸和显示功能，实现人机交互
4.支持语音播放和视频播放
5.支持 WIFI/以太网等联网方式，可实现远程数据传输和云端互联
6.支持多种接口，如 RS485、RS232、USB 等不同通信方式，可与外部设备进行通信
7.嵌入式壁挂有多种安装方式，安装方便，适用于多种行业
3.Product illustration 产品图示

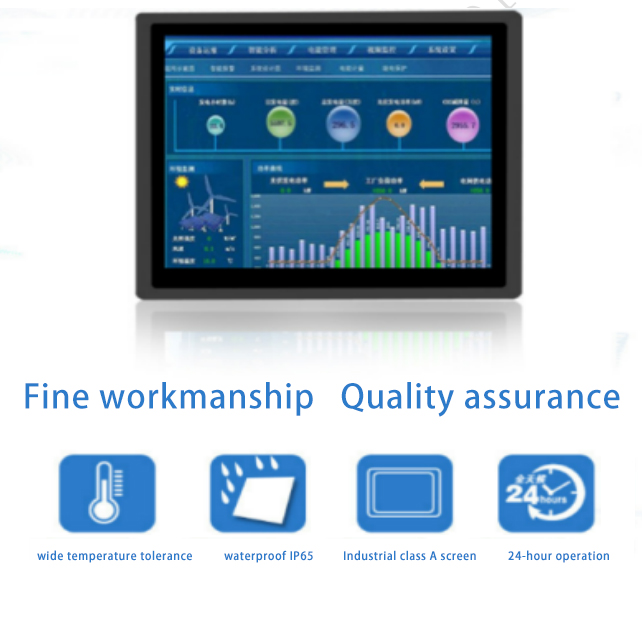

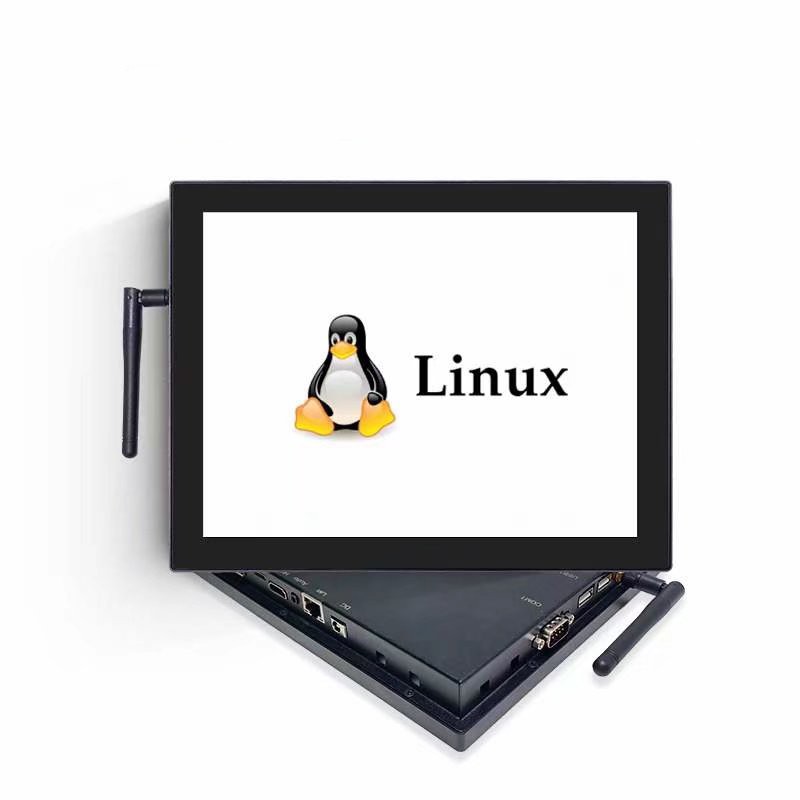

3.1 产品整体示意图

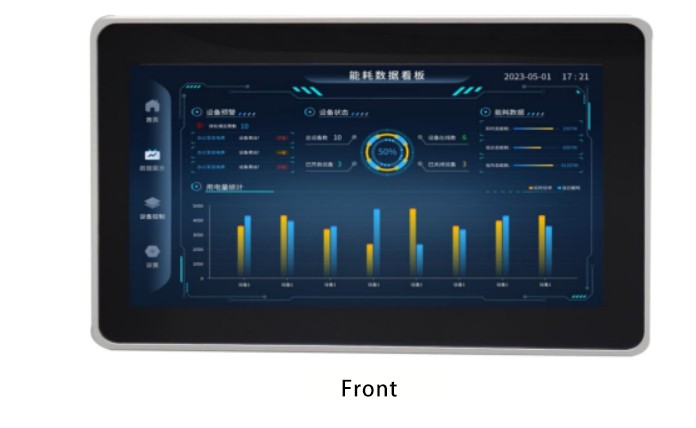

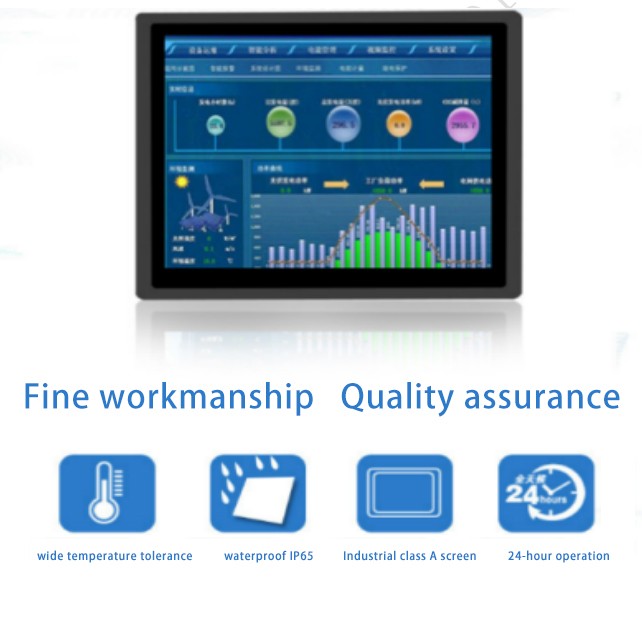

3.2 产品界面图

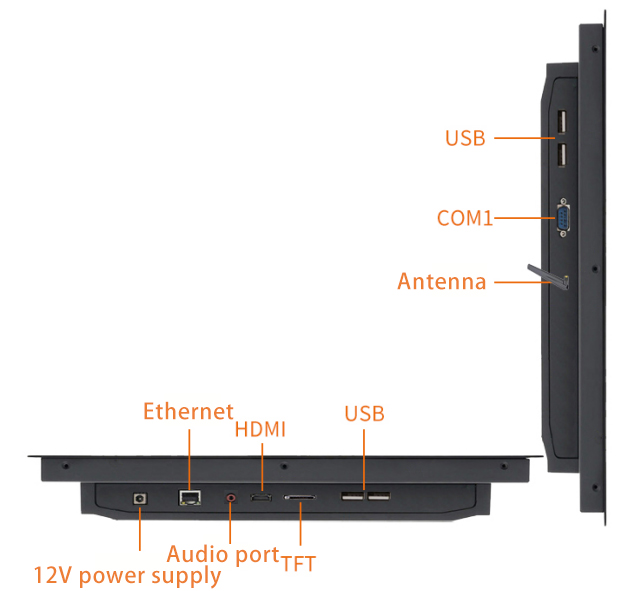

3.3 产品结构图
4.Product parameters 产品参数
4.1 LCD parameters LCD 参数
|
Specification |
Data |
Description |
|
Screen size |
7 Inch |
Ratio: 16：9 |
|
Resolution |
1024*600 |
|
|
Color |
16.7M |
- |
|
Display size（A.A.） |
154.21(L)*85.92(W) mm |
- |
|
Overall dimensions |
184.20(L)*119.20(W)mm |
- |
|
Backlight brightness |
500cd/m2 |
Adjusted by PWM |
|
Backlight life(Hour) |
50000Hrs |
LED Backlight |
|
Viewing angle(CR>10) |
Wide viewing angle |
Panel type：IPS |
|
Touching type |
Capacitive touch |
Single-point touch/ Multi-point touch |
|
Service life |
Touching times≥50 million times |
|
|
Response time |
8ms |
|
4.2 Hardware parameters 硬件参数
|
Specification |
Data |
Description |
|
CPU |
RK3568 quad-core 64-bit Cortex-A55 with a maximum frequency of 2.0Ghz |
AllwinnerT113-S3 dual-core Cortex-A7 |
|
GPU |
ARM G52 2EE，supports OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1，Embedded high-performance 2D |
|
|
Memory |
LPDDR4X 1GB/2GB/4GB/8GB (optional) |
Chip integration 128M SDRAM |
|
Built-in memory |
EMMC 8G/16/32G/64G/128GB (optional) |
128M NandFlash or 8GB eMMC |
5.Interface parameter 接口参数
|
Display interface |
|
|
HDMI OUT interface
|
HDMI2.0 Maximum supporting 3840x2160 output （inner supporting LVDS、EDP、MIPI）
|
|
Audio interface
|
|
|
Headphone holder interface
|
1 microphone mono input (analog signal input), 1 audio two-channel output (analog signal input)(microphone input) supported) |
|
Power amplifier interface
|
Left and right dual channel output, support 8Ω 10W dual speaker |
|
Network support
|
|
|
Ethernet |
1 standard RJ45 interface, (built-in 1 x 2.0mm-4P socket), 10/100M Ethernet adaptable
|
|
WIFI/BT
|
On-board WIFI/BT module, support WiFi 2.4GHz/5GHz dual-band WiFi6 (optional), support 802.11a/b/g/n/ac protocol, support Bluetooth 4.0 (support BLE) |
|
Mobile networks
|
1 internal MINI PCIE cradle slot for extended connectivity to 3G/4G modules |
|
Basic interface
|
|
|
USB 2.0/3.0
|
2 USB Host ports, 1 external standard USB 3.0 cradle, for external HD USB camera, USB flash drive, keyboard and mouse and other devices |
|
USB OTG
|
1 USB OTG port for debugging the system, updating firmware, and can also be set as Host 模式
|
|
Serial Port |
1-way serial port, (optional RS232 serial port,RS485 serial port) |
|
GPIO Port
|
Built-in 5 IO ports, supporting input and output |
|
On-board RTC
|
Built-in RTC: supports real-time clock, 1220 coin cell battery powered |
6.Reliability parameters 可靠性参数
|
Operating temperature |
-20°C~70°C |
|
Storage temperature |
- 30°C~80°C |
|
Relative humidity |
Humidity: 95% Non-Condensing |
|
Vibration protection |
IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
|
Product certification |
CCC/EMC/CB/ROHS |
|
Front waterproof rating |
The front panel is IP65 rated |
维护
1.电源线必须保持接触良好，避免松动、打火和电压升高或降低。
2.机器关机时，请先关闭当前程序，然后点击 "启动"，再点击 "关机"，无信号显示后再关闭交流电源开关。
3.按电源开关关机后如需再次开机，请至少等待 5 秒后再操作，机身开关会对机器造成一定的损坏，影响使用寿命，请避免频繁开关机操作。
4.如果关机后长时间不使用，最好切断外部主电源（关闭电源插座，拔掉电源插头）。
5.雷雨天气，建议不要使用机器，最好拔掉电源线和网线，以防雷击。电源线必须保持良好接触，以免松动、打火、电压升高或降低。
6.使用 U 盘、移动硬盘等外置存储设备后，请按照正确的操作流程退出设备，然后拔下插头。
7.如无绝对把握，请勿随意添加、删除或更改计算机系统文件和设置。
8.如果没有特殊需要或绝对把握，请勿使用第三方软件修复系统。
9.清洁机器时，首先拔掉电源插头，然后将清洁液涂抹在软布上擦拭，特别注意不要用太湿的抹布在机器内部放水。
10.如果光线过亮，甚至直射，一方面会影响触摸一体机的视觉传达，另一方面直射光线会损坏屏幕电子元件。
11.机器所在环境的湿度要适宜，电子设备过于潮湿会影响电路情况，造成问题。
重要注意事项：
01. 不要将机器放置在不稳定或容易掉落的地方。
02. 避免将机器暴露在阳光和其他热源下。
03. 雷雨天气（尤其是闪电）时，请拔下电源插头和天线插头。
04. 请将电源线放置在不易绊倒人的地方，不要用任何杂物覆盖电源线。
05. 给设备供电前，请确认电源电压是否符合设备要求。
06. 请勿让电源插座超载，以免引起火灾或触电。
07. 对于使用电源线的设备，设备周围必须有方便使用的电源插座。
08. 清洁设备前，请将电源线从插座上拔下，并用干燥的软布擦拭显示器。
09. 请避免昆虫叮咬或异物侵入造成产品或部件（如外壳、LED 屏幕、接口、组件、线路等）崩裂、生锈、损坏等。
10. 避免接触或暴露在不适当的温度、溶剂、酸碱、水浸泡或潮湿环境中。
11. 请勿让任何液体流入或溅入设备内部，以免造成短路或火灾。
12. 请勿由未经公司授权的机构或人员打开设备。
13. 如果长时间不使用本设备，请拔下电源插头。
14. 为避免频繁开关机对产品造成不必要的损坏，关机后应至少等待 30 秒后再开机。
15. 在连接或拔下任何信号线之前，请确保已事先拔下所有电源线。
16. 确保系统散热和通风良好。
17. 请在专业人员的指导下安装在合适的位置。
