10.4 英寸 Linux 触摸一体机

产品项目 : RGL104-A01
类别： Linux 一体机
询价邮件

产品描述:

产品介绍

10.4英寸Linux触摸一体机RGL104-A01采用RK3568主板，分辨率为1024X768，支持LCD显示驱动接口，支持TF卡、以太网、USB3.0、RS485、RS232 COM端口、BT、WIFI等。

主要应用于工业自动化、医疗设备、智能家居、商用设备、楼宇、交通等领域。

2.产品特点

1.铝合金框架，高端设计
2. Linux 操作系统，稳定可靠，具有高度可定制的开发平台
3.可实现电容式触摸和显示功能，实现人机交互
4.支持语音播放和视频播放
5.支持 WIFI/以太网等联网方式，可实现远程数据传输和云端互联
6.支持多种接口，如 RS485、RS232、USB 等不同通信方式，可与外部设备进行通信
7.嵌入式壁挂有多种安装方式，安装方便，适用于多种行业

3.产品图示

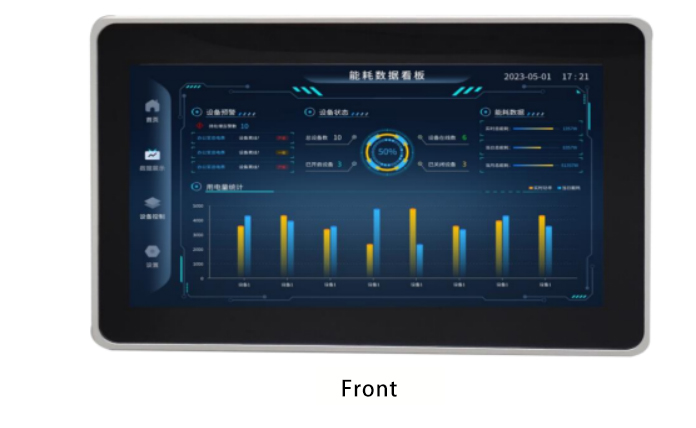

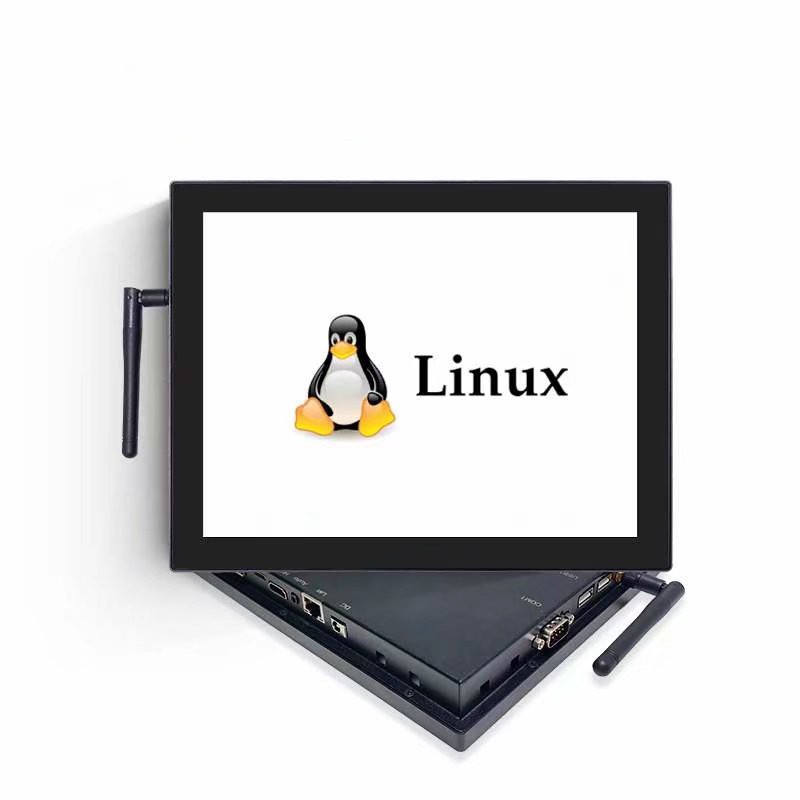

3.1 产品整体示意图

3.2 产品界面图

3.3 Product structure diagram

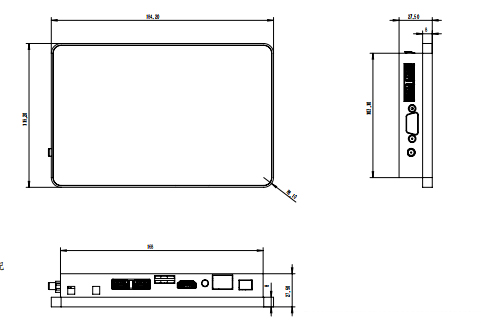

3.3 产品结构图

4.Product parameters 产品参数

4.1 LCD parameters LCD 参数

Specification	Data	Description
Screen size	10.4 Inch	Ratio: 4:3
Resolution	1024*768
Color	16.7M	-
Display size（A.A.）	210.432(L)x157.824(W)mm	-
Overall dimensions	242.63(L)x190.02(W) mm	-
Backlight brightness	450cd/m2	Adjusted by PMW
Backlight life(Hour)	50000Hrs	LED Backlight
Viewing angle(CR>10)	Wide viewing angle	Panel type：IPS
Touching type	Capacitive touch	Single-point touch/ Multi-point touch
Service life	Touching times≥50 million times
Response time	8ms

4.2 Hardware parameters 硬件参数

Specification	Data	Description
CPU	RK3568 quad-core 64-bit Cortex-A55 with a maximum frequency of 2.0Ghz	Allwinner T113-S3 dual-core Cortex-A7
GPU	ARM G52 2EE，supports OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1，Embedded high-performance 2D
Memory	LPDDR4X 1GB/2GB/4GB/8GB (optional)	Chip integration 128M SDRAM
Built-in memory	EMMC 8G/16/32G/64G/128GB (optional)	128M NandFlash or 8GB eMMC

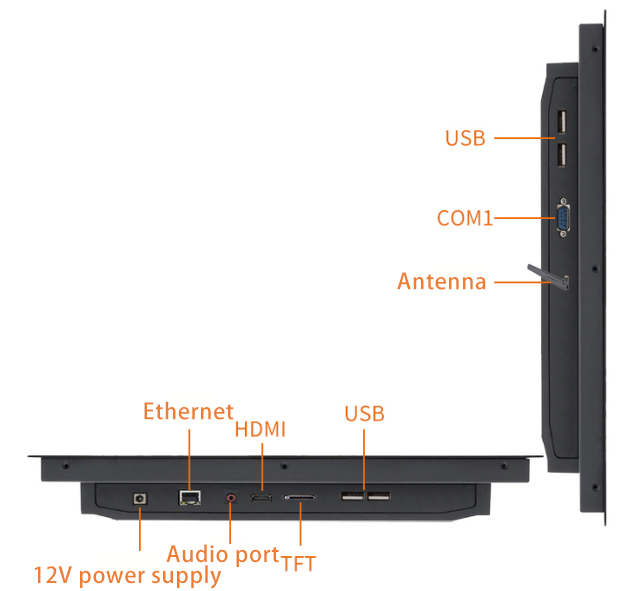

5.Interface parameter 接口参数

Display interface

HDMI OUT interface

HDMI2.0 Maximum supporting 3840x2160 output （inner supporting LVDS、EDP、MIPI）

Audio interface

Headphone holder interface

1 microphone mono input (analog signal input), 1 audio two-channel output (analog signal input)(microphone input) supported)

Power amplifier interface

Left and right dual channel output, support 8Ω 10W dual speaker

Network support

Ethernet

1 standard RJ45 interface, (built-in 1 x 2.0mm-4P socket), 10/100M Ethernet adaptable

WIFI/BT

On-board WIFI/BT module, support WiFi 2.4GHz/5GHz dual-band WiFi6 (optional), support 802.11a/b/g/n/ac protocol, support Bluetooth 4.0 (support BLE)

Mobile networks

1 internal MINI PCIE cradle slot for extended connectivity to 3G/4G modules

Basic interface

USB 2.0/3.0

2 USB Host ports, 1 external standard USB 3.0 cradle, for external HD USB camera, USB flash drive, keyboard and mouse and other devices

USB OTG

1 USB OTG port for debugging the system, updating firmware, and can also be set as Host 模式

Serial Port

1-way serial port, (optional RS232 serial port,RS485 serial port)

GPIO Port

Built-in 5 IO ports, supporting input and output

On-board RTC

Built-in RTC: supports real-time clock, 1220 coin cell battery powered

6.Reliability parameters 可靠性参数

Operating temperature

-20°C~70°C

Storage temperature

- 30°C~80°C

Relative humidity

Humidity: 95% Non-Condensing

Vibration protection

IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis

Product certification

CCC/EMC/CB/ROHS

Front waterproof rating

The front panel is IP65 rated

7.2 维护

1.必须保持电源线接触良好，避免松动、打火和电压升降。

2.机器关机时，请先关闭当前程序，然后点击 "启动"，再点击 "关机"，无信号显示后再关闭交流电源开关。

3.按电源开关关机后如需再次开机，请至少等待 5 秒后再操作，机身开关会对机器造成一定的损坏，影响使用寿命，请避免频繁开关机操作。

4.如果关机后长时间不使用，最好切断外部主电源（关闭电源插座，拔掉电源插头）。

5.雷雨天气，建议不要使用机器，最好拔掉电源线和网线，以防雷击。电源线必须保持良好接触，以免松动、打火、电压升高或降低。

6.使用 U 盘、移动硬盘等外置存储设备后，请按照正确的操作流程退出设备，然后拔下插头。

7.如无绝对把握，请勿随意添加、删除或更改计算机系统文件和设置。

8.如果没有特殊需要或绝对把握，请勿使用第三方软件修复系统。

9.清洁机器时，首先拔掉电源插头，然后将清洁液涂抹在软布上擦拭，特别注意不要用太湿的抹布在机器内部放水。

10.如果光线过亮，甚至直射，一方面会影响触摸一体机的视觉传达，另一方面直射光线会损坏屏幕电子元件。

11.机器所在环境的湿度要适宜，电子设备过于潮湿会影响电路情况，造成问题。

Important notes 重要说明：

01. 不要将机器放置在不稳定或容易掉落的地方。

02. 避免将机器暴露在阳光和其他热源下。

03. 雷雨天气（尤其是闪电）时，请拔下电源插头和天线插头。

04. 请将电源线放置在不易绊倒人的地方，不要用任何杂物覆盖电源线。

05. 给设备供电前，请确认电源电压是否符合设备要求。

06. 请勿让电源插座超载，以免引起火灾或触电。

07. 对于使用电源线的设备，设备周围必须有方便使用的电源插座。

08. 清洁设备前，请将电源线从插座上拔下，并用干燥的软布擦拭显示器。

09. 请避免昆虫叮咬或异物侵入造成产品或部件（如外壳、LED 屏幕、接口、组件、线路等）崩裂、生锈、损坏等。

10. 避免接触或暴露在不适当的温度、溶剂、酸碱、水浸泡或潮湿环境中。

11. 请勿让任何液体流入或溅入设备内部，以免造成短路或火灾。

12. 请勿由未经公司授权的机构或人员打开设备。

13. 如果长时间不使用本设备，请拔下电源插头。

14. 为避免频繁开关机对产品造成不必要的损坏，关机后应至少等待 30 秒后再开机。

15. 在连接或拔下任何信号线之前，请确保已事先拔下所有电源线。

16. 确保系统散热和通风良好。

17. 请在专业人员的指导下安装在合适的位置。
