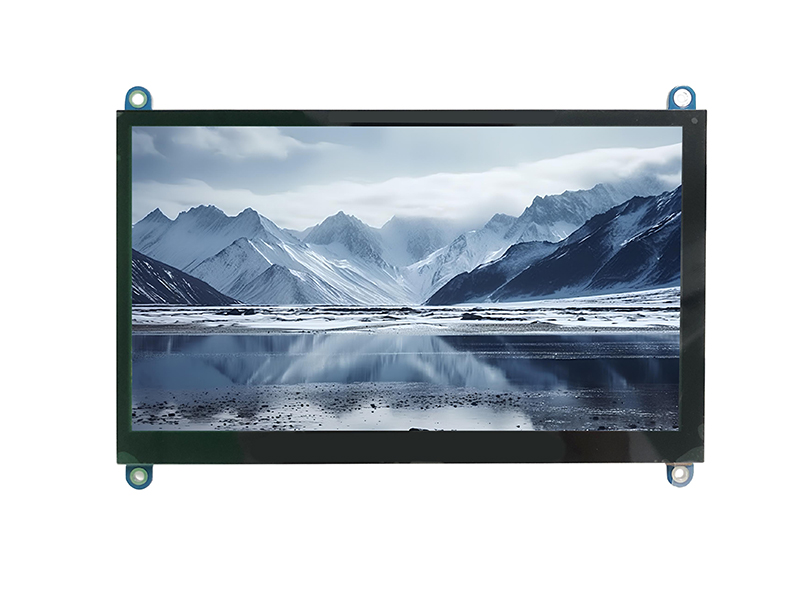

  • 10.1 英寸标准显示屏,带 HDMI 输入-1024*600
  • 10.1 英寸标准显示屏,带 HDMI 输入-1024*600
10.1 英寸标准显示屏,带 HDMI 输入-1024*60010.1 英寸标准显示屏,带 HDMI 输入-1024*600

10.1 英寸标准显示屏,带 HDMI 输入-1024*600

产品描述:

1.产品介绍

10.1 英寸标准显示屏,带 HDMI 输入

可用作带触摸控制功能的 Raspberry Pi 显示器(需要触摸驱动程序)

可用作电脑显示器、电视盒和 PSP 等标准 HDMI 输出设备



2.产品特点



1.硬件分辨率为 1024*600

2.与大多数版本的 Raspberry Pi 兼容,可直接插入

3. 支持树莓派操作系统/Ubuntu/Windows 系统

4.不使用触摸功能,不占用任何 I/O 资源(使用触摸功能,占用 I/O)

5.支持 HDMI 音频输出(可选)

6.支持多中文 OSD 菜单(可用于电源控制、亮度/对比度调节等)



3.产品图示

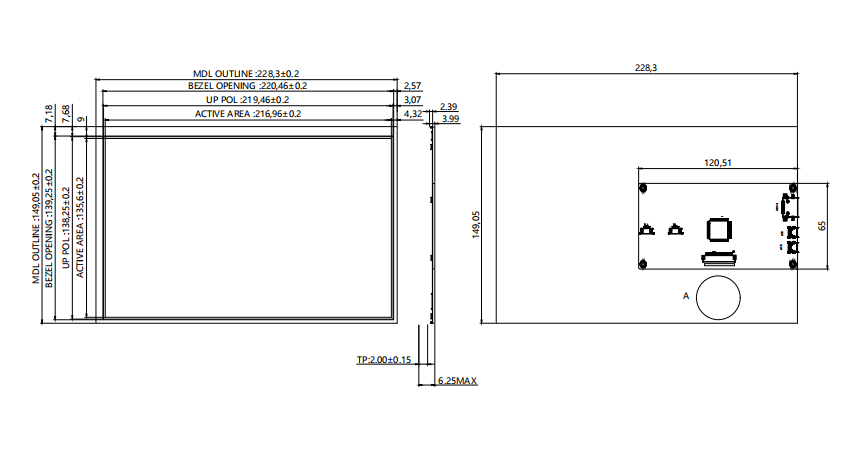

3.1 产品整体示意图

Product parameters 产品参数

4.1 LCD parameters LCD 参数


Specification

Data

Description

Screen size

10.1Inch

Resolution

1024*600

Color

16M

Backlight brightness

330cd/m2

The brightness can be PWM adjusted

Backlight life (Hour)

50000Hrs

LED Backlight

Viewing angle

6 oclock

Panel typeIPS

4.2 Hardware parameters 硬件参数

Specification

Description

Operating system

Raspberry Pi OS /Ubuntu/ Windows system

Touching points

Single-point  touch / Multi-point touch

Touching type

Capacitive touch/ Resistive touch

Touching options

With / Without touching panel optional

Display customization options

Panel type,size

PCB customization

options

LOGO, Size ,Interface location

Working voltage

5V/12V

Overall dimension

228.3( L )* 149.05( W )mm

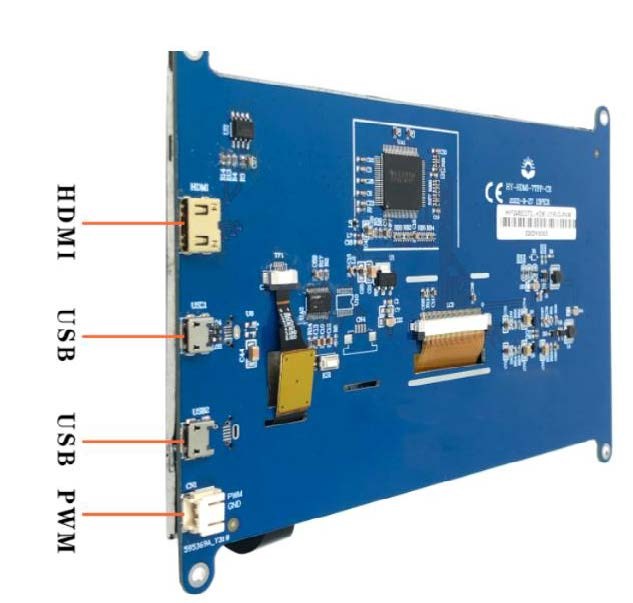

5.Interface parameter 接口参数

Display port

HDMI port   1PC

Touching panel port

USB port     1PC

Power port

USB port     1PC

Brightness adjustment port

PWM port    1PC

6.Reliability parameters 可靠性参数

Specification

Description

Data

Environment parameters

Storage temperature

-20 ~ 70℃

Operating temperature

-20 ~ 70℃

Relative humidity

50,Humidity 95%

Reliability parameters

EMC

Class B,EN55032

ESD

Class 3




7.使用说明

7.1 安装方法

1. 建议使用指定的电压范围驱动液晶面板,尽量调整工作电压以达到最佳对比度,不同温度下液晶面板的颜色和对比度会有所不同;

2.在较低的工作温度范围内,液晶的响应时间会大大延迟。但这并不意味着液晶会失效,只要回到规定的温度范围,液晶就会恢复正常状态;

3.如果液晶显示模块在运行过程中受到硬物的压力,液晶显示模块就会出现异常;

4.在特定条件下的环境中使用液晶显示器可能会导致液晶损坏和寿命缩短;


7.2 保修期


1.根据验收标准(或约定要求),如发现产品有缺陷,我公司提供自产品喷墨打印生产日期起12个月的产品维修保障服务;

2.任何有缺陷的产品必须在收到货物后 60 天内,以送货单据为依据进行退货;

3.因保护措施不当造成以下问题的,不提供保修服务:
LCD 破裂
PCB 插座损坏或被修改
PCB 导体损坏
电路被人为打磨、雕刻或喷漆
FPC 破裂

4.必须明确指出有问题的模块,必须在不损坏 PCB 插座、电路和端子的情况下彻底分离和移除安装的任何连接物体,并用专用箱包装和运输液晶显示屏;
